節點圖和大樣圖有什么區別

瀏覽：日期：2017-11-17 10:16:48 | 作者：

　　什么是節點圖?什么是大樣圖?那么節點圖和大樣圖區別在哪里呢?下面嵐禾深化設計為大家介紹，節點圖和大樣圖有什么區別：

　　問

　　節點圖和大樣圖有什么區別?

　　答

　　節點圖：一個的東西詳細結構圖紙;

　　大樣圖：和節點圖一樣都是花詳細的結構圖，不同的是大樣圖要標注使用材料。

　　分析

　　什么是節點圖

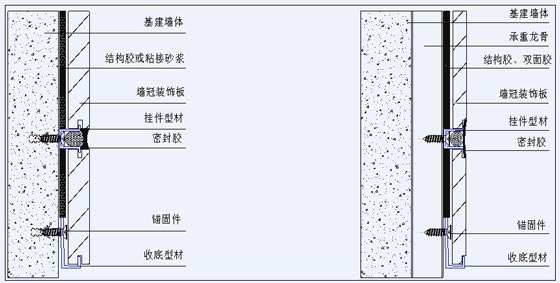

　　節點圖，是兩個以上裝飾面的匯交點，是把在整圖當中無法表示清楚的某一個部分，單獨拿出來表現其具體構造的，一種表明建筑構造細部的圖。

　　什么是大樣圖

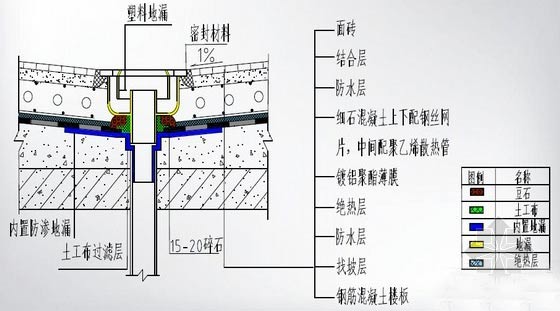

　　1：大樣圖相對節點圖更為細部化，也就是放節點圖所無法表達的內容，以表達的更清楚;

　　2：大樣圖是指針對某一特定區域進行特殊性放大標注，較詳細的表示出來。

　　溫馨提示

　　在文章的最后為大家總結，大樣圖反應的是一個整體結構;節點圖表現的是一個局部的結構;一般來說用一個大樣圖無法表達清楚的時候，就用節點圖輔助，最終的目的都為了一個：把結構圖做得更詳細更準確。
